CRBH系列交叉圓柱滾子軸承（內外圈整體型、超薄）

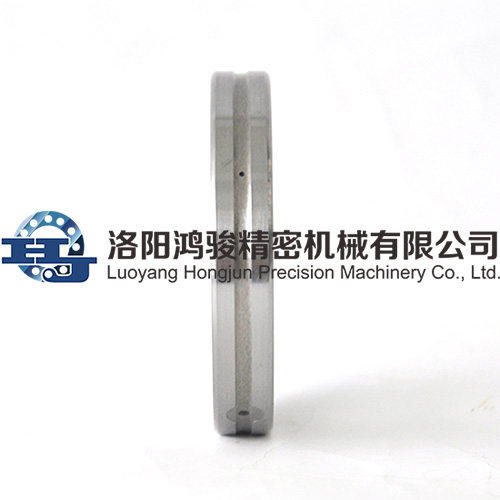

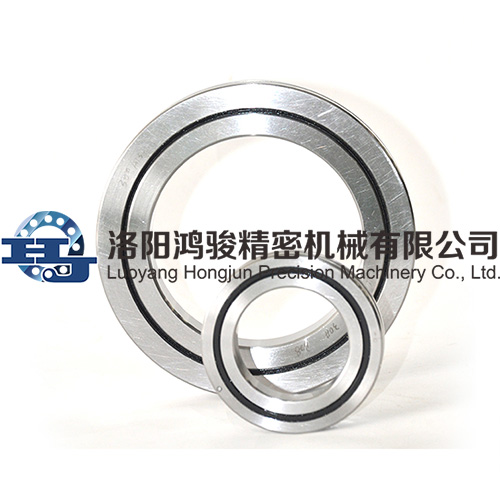

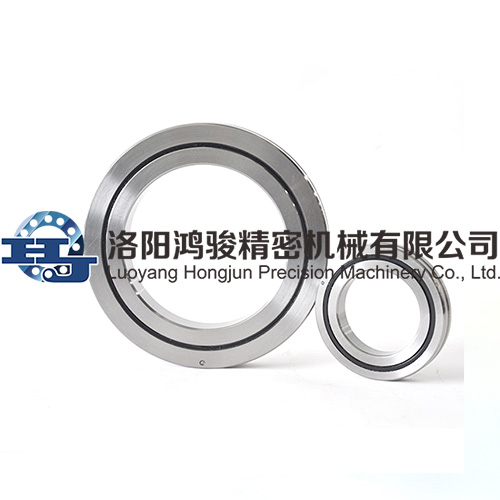

CRBH系列交叉圓柱滾子軸承，此型號是超薄型的RU系列軸承，由于采用了超薄設計而且外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。
交叉圓柱滾子軸承的結構分為外圈分體、內圈整體；外圈整體、內圈分體和外圈內圈均為整體三種形式，滾動體為圓柱滾子，互為90°垂直排列在V型滾道中，滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷。同時，由于外形尺寸被最大的微型化，且軸承又具有很高的剛性和旋轉精度以及復合承載能力，所以最適合于工業用機器人的關節部或旋轉部、加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量?jī)x等場合應用。

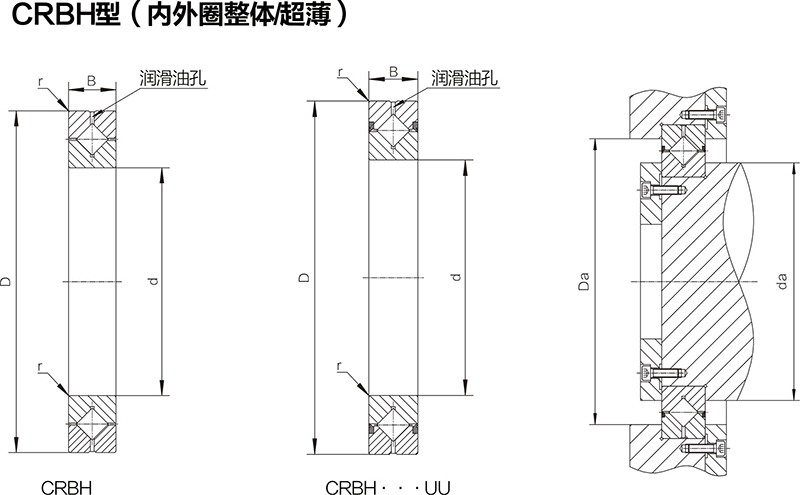

參數：
| CRBH型（內外圈整體，超薄） | 單位：mm | |||||||||
| 公稱型號 | 主要尺寸 | 軸肩尺寸 | 基本額定載荷（徑向） | 質量 | ||||||
| 內徑 | 外徑 | 滾子節圓直徑 | 寬度 | 倒角 | CR | Cor | ||||
| d | D | Dpw | B | rmin | ds | Dh | kN | kN | kg | |
| CRBH208 | 20 | 36 | 266 | 8 | 0.5 | 22.8 | 31.2 | 2.9 | 2.4 | 0.04 |
| CRBH258 | 25 | 41 | 31.1 | 8 | 0.5 | 27.8 | 36.2 | 3.1 | 2.8 | 0.05 |
| CRBH3010 | 30 | 55 | 41.5 | 10 | 0.6 | 35.8 | 47.2 | 7.6 | 8.4 | 0.12 |
| CRBH3510 | 35 | 60 | 46.5 | 10 | 0.6 | 40.8 | 52.2 | 7.9 | 9.1 | 0.13 |
| CRBH4010 | 40 | 65 | 51.5 | 10 | 0.6 | 46.3 | 57.7 | 8.6 | 10.6 | 0.15 |
| CRBH4510 | 45 | 70 | 56.5 | 10 | 0.6 | 51.8 | 63.2 | 8.9 | 11.3 | 0.16 |
| CRBH5013 | 50 | 80 | 63.5 | 13 | 0.6 | 57.9 | 72.1 | 17.3 | 20.9 | 0.29 |
| CRBH6013 | 60 | 90 | 74 | 13 | 0.6 | 67.9 | 82.1 | 18.3 | 24.3 | 0.33 |
| CRBH7013 | 70 | 100 | 82.3 | 13 | 0.5 | 75.2 | 89.4 | 20.1 | 27.7 | 0.38 |
| CRBH8016 | 80 | 120 | 100 | 16 | 0.6 | 91.5 | 108.5 | 32.1 | 43.4 | 0.74 |
| CRBH9016 | 90 | 130 | 108 | 16 | 0.6 | 99.5 | 116.5 | 33.1 | 46.8 | 0.81 |
| CRBH10016 | 100 | 140 | 120.2 | 16 | 1 | 111.7 | 128.7 | 31.7 | 48.6 | 0.83 |
| CRBH10020 | 100 | 150 | 122 | 20 | 1 | 110.7 | 133.3 | 50.9 | 72.2 | 1.45 |
| CRBH11012 | 110 | 135 | 123.3 | 12 | 0.6 | 116 | 127.5 | 12.5 | 24.1 | 0.4 |
| CRBH11015 | 110 | 145 | 126.5 | 15 | 0.6 | 118 | 135 | 23.7 | 41.5 | 0.75 |
| CRBH11020 | 110 | 160 | 133 | 20 | 1 | 120.7 | 143.3 | 52.4 | 77.4 | 1.56 |
| CRBH12016 | 120 | 150 | 132.5 | 16 | 0.8 | 125.4 | 139.6 | 24.2 | 43.2 | 0.72 |
| CRBH12025 | 120 | 180 | 148.3 | 25 | 1.5 | 134.2 | 162.4 | 73.4 | 108 | 2.62 |
| CRBH13015 | 130 | 160 | 143.1 | 15 | 0.6 | 136 | 150 | 25 | 46.7 | 0.72 |
| CRBH13025 | 130 | 190 | 158 | 25 | 1.5 | 143.9 | 172 | 75.9 | 115 | 2.82 |
| CRBH14016 | 140 | 175 | 154.8 | 16 | 0.6 | 146.3 | 163.3 | 25.9 | 50.1 | 1 |
| CRBH14025 | 140 | 200 | 168 | 25 | 1 | 153.5 | 182 | 81.9 | 130 | 2.96 |
| CRBH15013 | 150 | 180 | 166 | 13 | 0.6 | 156.9 | 171.1 | 27 | 53.5 | 0.68 |
| CRBH15025 | 150 | 210 | 100 | 25 | 1 | 165.9 | 194.1 | 84.3 | 138 | 3.16 |
| CRBH15030 | 150 | 230 | 192 | 30 | 1.5 | 166.8 | 209.2 | 100 | 156 | 5.3 |
| CRBH16025 | 160 | 220 | 192 | 25 | 1.5 | 173.9 | 202.1 | 81.7 | 135 | 3.14 |
| CRBH17020 | 170 | 220 | 196.1 | 20 | 1.5 | 180.7 | 203.3 | 29 | 62.1 | 2.21 |
| CRBH18025 | 180 | 240 | 210 | 25 | 1.5 | 193.9 | 222.1 | 84 | 143 | 3.44 |
| CRBH19025 | 190 | 240 | 219 | 25 | 1 | 207 | 223.3 | 41.7 | 82.9 | 2.99 |
| CRBH20025 | 200 | 260 | 230 | 25 | 1.5 | 215.9 | 244.1 | 92.3 | 169 | 4 |
| CRBH20030 | 200 | 280 | 240 | 30 | 2 | 218.8 | 261.2 | 114 | 200 | 6.7 |
| CRBH20035 | 200 | 295 | 247.7 | 35 | 2 | 226.5 | 268.9 | 151 | 252 | 9.6 |
| CRBH25025 | 250 | 310 | 277.5 | 25 | 2 | 234.4 | 262.6 | 102 | 207 | 4.97 |
| CRBH22025 | 220 | 280 | 248.5 | 25 | 1.5 | 254.9 | 283.1 | 92.3 | 171 | 4.1 |
| CRBH24025 | 240 | 300 | 272.5 | 25 | 2 | 263.4 | 291.6 | 68.3 | 145 | 4.5 |
| CRBH25030 | 250 | 330 | 287.5 | 30 | 2.5 | 270.5 | 304.5 | 126 | 244 | 8.1 |
| CRBH25040 | 250 | 356 | 300.7 | 40 | 2.5 | 278.1 | 323.3 | 195 | 348 | 14.8 |
| CRBH30025 | 300 | 360 | 332 | 25 | 1.5 | 313.9 | 342.1 | 75.5 | 178 | 5.9 |
| CRBH30035 | 300 | 395 | 345 | 35 | 2.5 | 323.8 | 366.2 | 183 | 367 | 13.4 |
| CRBH30040 | 300 | 405 | 351.6 | 40 | 2.5 | 330.4 | 372.8 | 212 | 409 | 17.2 |
| CRBH35020 | 360 | 400 | 376.6 | 20 | 1 | 362.1 | 384.7 | 54.1 | 143 | 3.9 |
| CRBH40035 | 400 | 480 | 439 | 35 | 2.5 | 422 | 456 | 156 | 370 | 14.5 |
| CRBH40040 | 400 | 510 | 453.4 | 40 | 2.5 | 429.8 | 472 | 241 | 531 | 23.5 |
| CRBH45025 | 450 | 500 | 476.6 | 25 | 1 | 460.7 | 483.3 | 61.7 | 182 | 6.6 |
| CRBH50025 | 500 | 560 | 526.6 | 25 | 1 | 512.9 | 536.5 | 65.5 | 201 | 7.3 |
| CRBH50040 | 500 | 600 | 548.8 | 40 | 2.5 | 527.6 | 570 | 239 | 607 | 26 |
| CRBH50050 | 500 | 625 | 561.6 | 50 | 2.5 | 533.3 | 589.9 | 267 | 653 | 41.7 |
| CRBH60040 | 600 | 700 | 650 | 40 | 3 | 625.8 | 668.2 | 264 | 721 | 29 |
