轉臺軸承

YRTS高速轉臺軸承

YRTS高速轉臺軸承系列

YRTS高速轉臺軸承（簡稱YRTS轉臺軸承）系列外形結構尺寸與YRT系列相同，但內部結構異于YRT系列，這就決定了YRTS轉臺軸承系列極限轉速較YRT轉臺軸承系列更高一些，摩擦力矩較YRT轉臺軸承系列低并且均勻，因此，對于需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。

YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

參數：

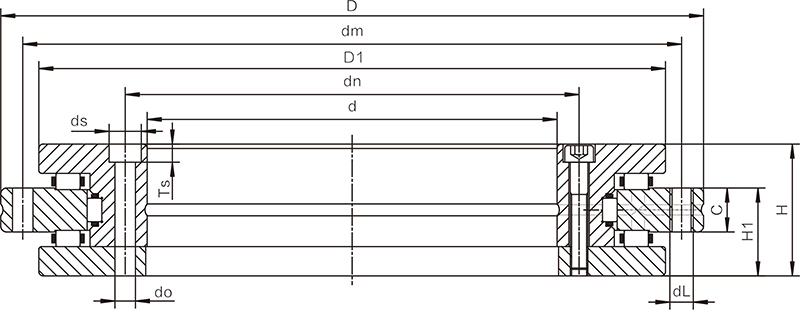

YRTS高速轉臺軸承(圖1)

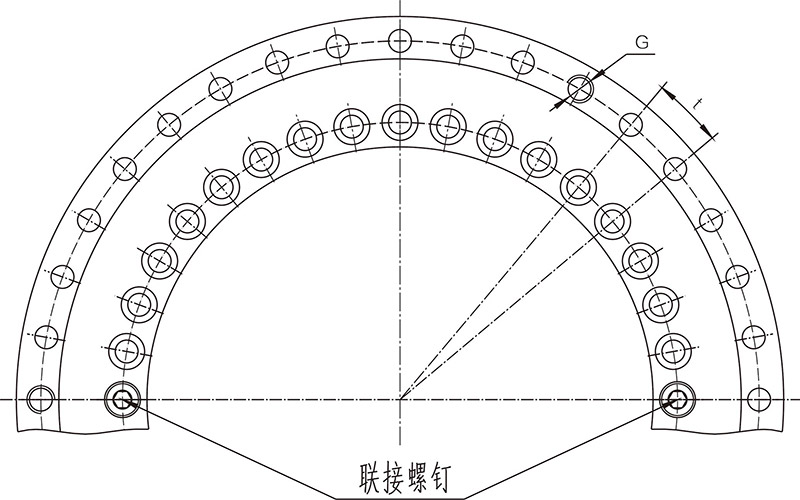

YRTS高速轉臺軸承(圖2)

公稱型號	外形尺寸									固定孔						內圈連接螺釘數量	外圈吊裝孔		節距^1）t	螺釘擰緊力矩	基本額定載荷				極限轉速^5）	實際重量
	外形尺寸									固定孔											軸向		徑向
	d	D	H	H1	H2	C	d1	dn	dm	內圈				外圈							動	靜	動	靜
	單位：mm									do	ds	Ts	數量⁴⁾	dL	數量⁴⁾					MA^2）	Ca	Coa	Cr	Cor	脂潤滑
	單位：mm									mm			數量⁴⁾	mm	數量⁴⁾		G	數量	數量*t	N m	KN				r/min	≈Kg
YRTS200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	105	635	78	202	950	9.7
YRTS260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	131	840	85	275	800	18.3
YRTS325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	191	1260	108	300	680	25
YRTS395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	34	214	1540	121	390	600	33
YRTS460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45	2	M12	3	48*7.5°	34	221	1690	168	570	500	45

標簽：交叉滾子軸承轉臺軸承
