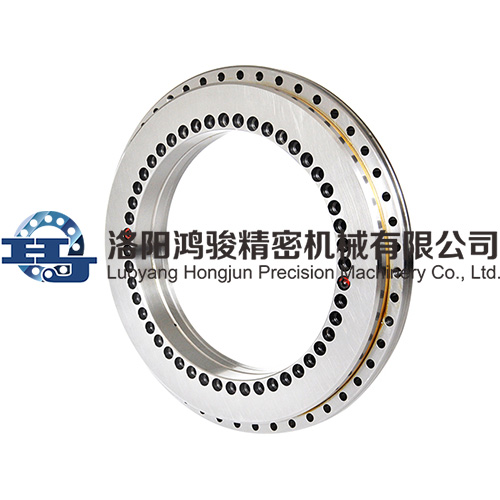

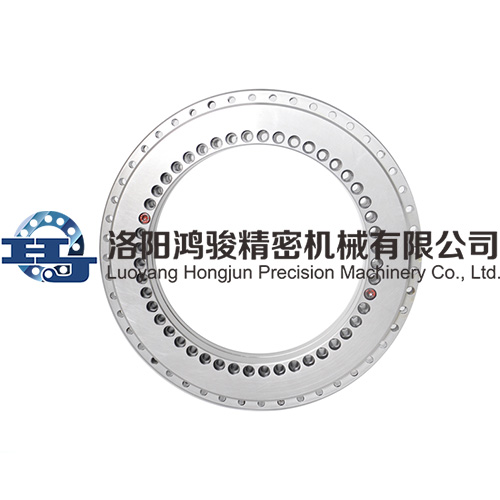

轉臺軸承

YRT轉臺軸承

YRT標準系列

推力－向心組合結構，可同時承受雙向軸向載荷、徑向載荷和傾覆力矩。軸承上均布有安裝孔，可使用螺栓直接對軸承固定；出廠時軸承已加有預載荷，安裝無需調整游隙；YRT轉臺軸承系列適用于轉速較低、運轉周期較短、對剛性和精度要求高的場合，如回轉工作臺、分度頭。

YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

參數：

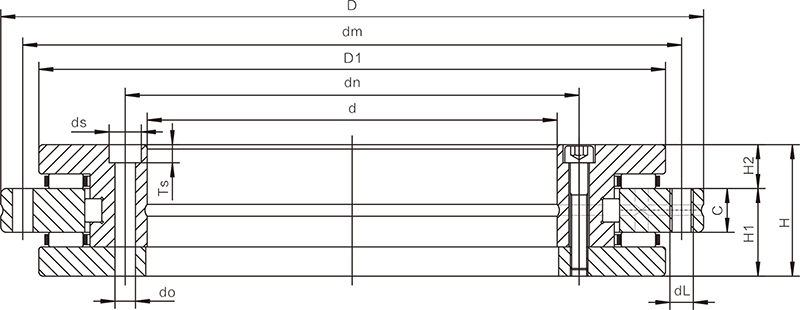

YRT轉臺軸承(圖1)

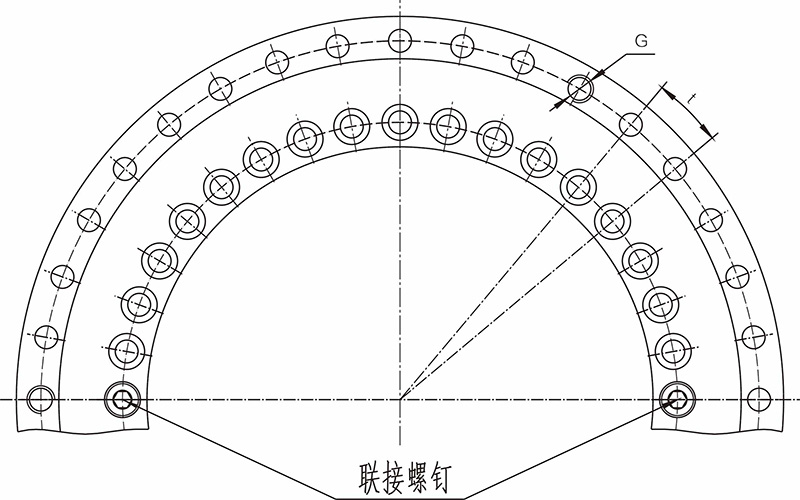

YRT轉臺軸承(圖2)

公稱型號	外形尺寸									固定孔						內圈連接螺釘數量	外圈吊裝孔		節距1）t	螺釘擰緊力矩	基本額定載荷				極限轉速5）	軸承摩擦力矩3）	重量
	外形尺寸									固定孔											軸向		徑向
	d	D	H	H1	H2	C	d1	dn	dm	內圈				外圈							動	靜	動	靜
	單位：mm									do	ds	Ts	數量⁴⁾	dL	數量4)					MA^2）	Ca	Coa	Cr	Cor	脂潤滑
	單位：mm									mm			數量⁴⁾	mm	數量4)		G	數量	數量*t	N m	KN				r/min	Nm	≈Kg
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21	2	M8	3	24*15°	14	112	520	69	124	340	7	5.3
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	118	710	69.5	200	280	12	7.7
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45	2	M8	3	48*7.5°	14	120	765	81.5	220	260	14	9.7
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	34	300	2280	186	655	140	55	33
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45	2	M12	3	48*7.5°	34	355	2800	200	765	120	70	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42	2	M12	6	48*7.5°	68	490	4250	228	965	80	140	89
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42	3	M12	6	48*7.5°	116	1040	8000	490	1800	65	200	170
YRT850	850	1095	124	80.5	43.5	37	1018	890	1055	18.5	26	17	57	18.5	54	3	M16	6	60*6°	284	1000	8650	455	1730	50	600	253
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54	3	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66	6	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66	6	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450
